多点图像位移测量系统

价格：￥0.00

产品介绍

1系统概论

深圳普讯物联网有限公司的普讯多点图像位移测量系统（简称：PX-DIC-TG-800A）采用高清图像处理技术的智能化位移监测技术，利用先进的数字图像模糊识别及亚像素处理等技术，实现了前端高精度多点二维位移测量，并通过物联网实现数据云端一体化；可用于多点动态挠度、静态挠度、位移和振动等长期监测场景。

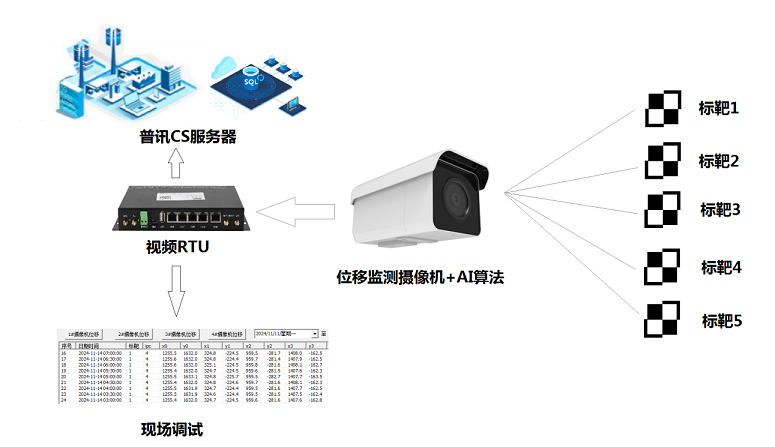

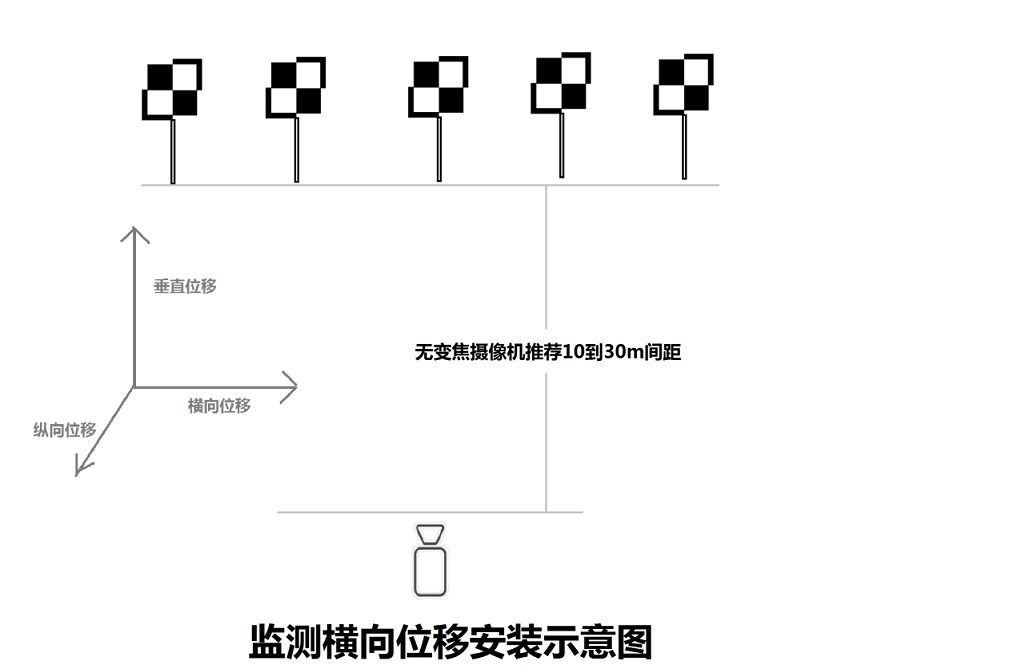

图 普讯多点图像位移测量系统示意图

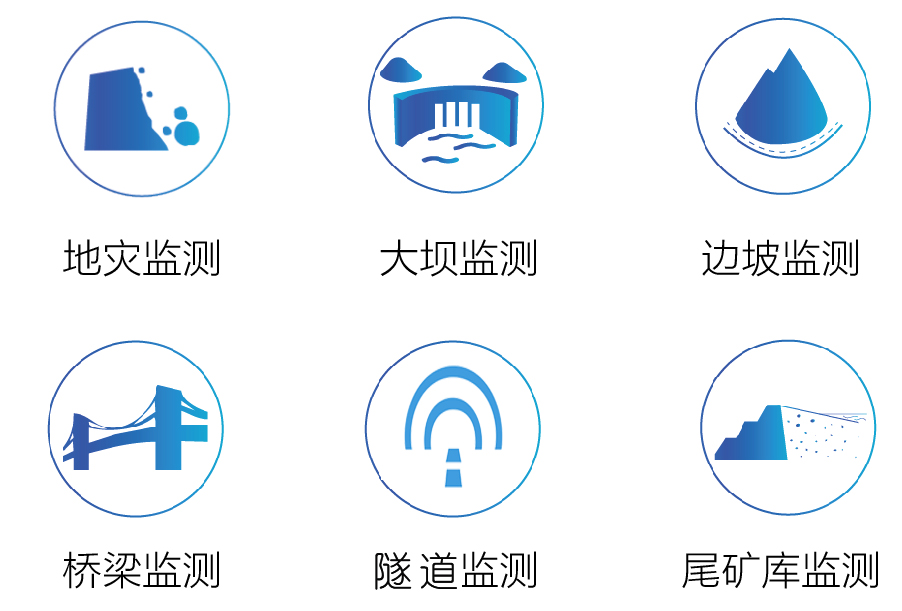

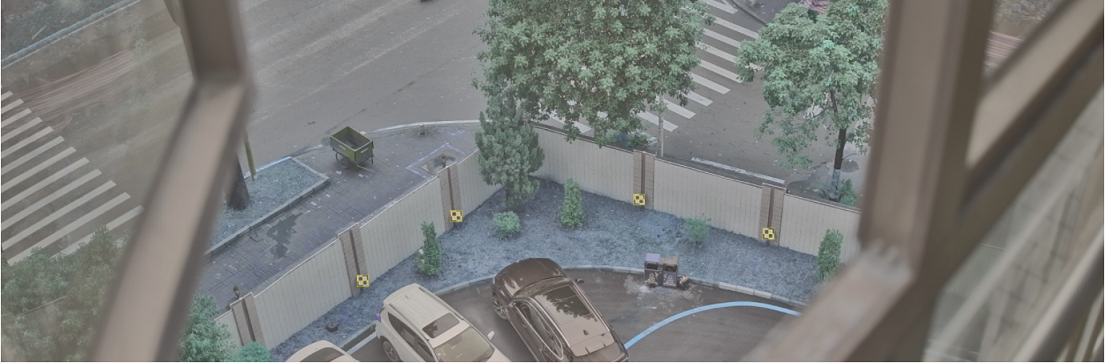

通过视觉位移，可以检测大坝、桥梁、山体、遂道等的位移，从而实现安全预警。视觉位移有以下应用场景：

2系统特点

2.1大范围覆盖与精度

普讯多点图像位移测量系统具有大范围覆盖和高精度的优点，能够在较大监测范围内提供准确的位移数据。在20米的测量距离下，系统能精确监测到毫米级的位移变化。通过高分辨率的摄像设备和精确的图像处理算法，系统能够在广阔区域内实现精细化测量，确保高精度的数据采集。特别是在大型结构物（如桥梁、建筑等）中，视觉监测能够有效监控多个关键部位的位移变化，确保全局安全。

2.2非接触多点测量

系统采用先进的图像亚像素处理算法，能在不接触物体的情况下高效、无损地获取位移数据，精确分析物体位移。适用于精密测量和动态监测。同时支持多点同时监测，有效降低了检测多点位移的平均成本。

2.3相对位移防止摄像机抖动

系统在设计之初，就考虑了摄像机抖动对测量精度的影响。系统通过标靶的相对位移来确定物体位置，从而有效防止摄像机抖动引起的误差。由于标靶之间的相对位置不受摄像机运动影响，即使在摄像机发生轻微抖动时，也能确保测量结果的准确性和可靠性，特别适用于高精度的动态监测和位移测量场合。

2.4标靶自动识别

系统具备自动识别安装标靶的功能，无需现场安装人员手动配置标靶。

系统通过图像处理算法自动检测标靶的位置和数量，快速识别并定位标靶在物体表面的分布。此优势大大简化了安装过程，提高了工作效率，减少了人为误差。同时，自动识别功能确保了系统在不同环境下的适应性，避免了人工操作带来的不便，特别适用于动态变化的测试场景和复杂的工业应用。

2.5夜间及其他环境下监测

系统具备优异的环境适应性，在夜间及其他较为恶劣的环境下仍能稳定工作。系统配备高性能的红外或低光照摄像设备，能够在低光照条件下清晰捕捉标靶信息，保证测量精度。此外，系统采用先进的图像处理算法，能够有效过滤噪声并提升图像质量，即使在强光、尘土或湿气等恶劣环境下，也能确保高效、准确的位移测量

2.6数据可视化及预警

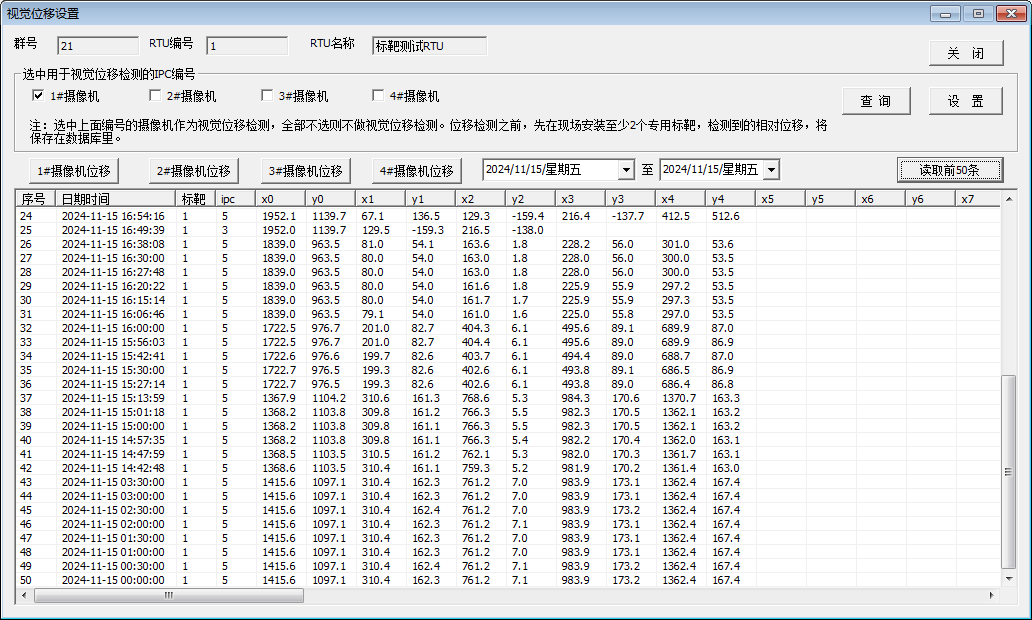

系统具有强大的数据可视化和预警功能，能够实时展示位移测量结果。系统将采集到的位移数据通过可视化界面直观呈现，用户可以轻松监控被测物体的变形情况，识别潜在的风险区域。同时，系统具备智能预警功能，当位移超过设定的安全阈值时，会自动触发警报，提醒操作人员及时采取措施，防止安全隐患。

3系统组成

普讯多点图像位移测量系统主要由硬件子系统和软件子系统组成：硬件子系统主要含多点图像位移测量相机、靶标、视频RTU等组成；软件子系统由调试客户端、Web云平台等构成。

PX-DIC-TG-800A多点图像位移测量相机集成基于图像识别的高精度位移测量边缘算法，实时输出被测量对象二维位移，并实时上报普讯CS服务器进行后端数据存储、前端展示和数据分析及事件预警等。

3.1硬件子系统

普讯多点图像位移测量系统硬件子系统主要包括图像位移识别相机、测量靶标和视频RTU等。

（1）图像位移相机

图像位移测量相机为硬件核心产品，拥有800W像素分辨率，在夜间及其他较为恶劣的环境下仍能稳定工作。系统配备高性能的红外或低光照摄像设备，能够在低光照条件下清晰捕捉标靶信息，保证测量精度。

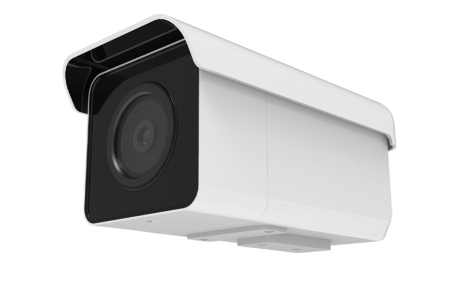

图 图像位移测量相机

技术参数：

序号	名称	参数
1	传输方式	100/1000M RJ45 以太网接口
2	通信协议	HTTP/HTTPS
3	测量距离	2-50米
4	分辨率	0.25mm（10米距离）
5	测量精度	1mm（10米距离）
6	最大支持靶标数	30 个
7	供电方式	8~30VDC
8	相机峰值功耗	＜10W
9	平均无故障时间（MTBF）	350000 小时
10	工作温度	-40℃ ~+80℃；湿度 5%~95%（不结露）
11	防护等级	IP65
12	重量	<2Kg
13	夜间监测	支持

（1）靶标

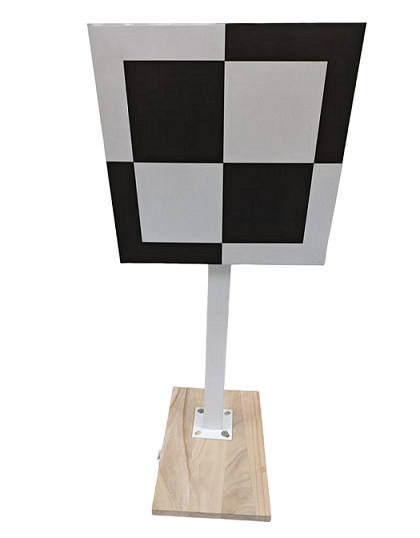

PX-DIC-TG-800A多点图像位移测量标靶，尺寸300mm*300mm，贴有发光贴（夜间监测），配有0.5m和1m的安装支架。

图靶标 PX-DIC-YB

靶标技术参数：

序号	名称	参数
1	供电方式	无需供电
2	结构底板尺寸	250*250mm
3	靶标尺寸	300*300mm
4	立杆高度	0.5m；1m
5	重量	<1Kg

（1）视频RTU

视频RTU Vrtu-V6为位移监测摄像机提供网关服务，可以使用4G或者有线网络为整个系统供网。

图视频RTU Vrtu-V6

视频RTU技术参数：

序号	名称	参数
1	供电方式	6~30VDC
2	功耗	2.2W；0.3W（休眠）
3	网络接口	WAN口1，LAN口4
4	电源接口	摄像机电源输出
5	外部扩展接口	RS2321；RS4854；TTL*1
6	卡插槽	TF卡插槽1；SIM卡插槽1
7	程序升级	远程升级；本地升级
8	外观尺寸	190mm*130mm
9	平均无故障时间（MTBF）	350000 小时
10	工作温度	-40℃ ~+80℃；湿度 5%~95%（不结露）
11	防护等级	IP55
12	重量	<2Kg
